ゴム防舷材

CASES

製品事例

2022.03.12

ゴム防舷材は、衝撃を大きく吸収し、その時船舶に加わる力が小さい物が優れた物とされています。
従来の古タイヤ、ロープでは、耐久性、取り付け、経済性、外観の点で何かと問題がありました。
テクノ月星では、代表的な丸形・D型・角形・アーチ型の防舷材製品を、目的にあわせて準備しています。
各サイズの一覧表を用意していますので、御覧下さい。それぞれの特性を生かした、優れた防舷材が見つかるはずです。

船首／船尾用防舷材
舷側用　防舷材
角型防舷材
D型防舷材
アーチ型防舷材

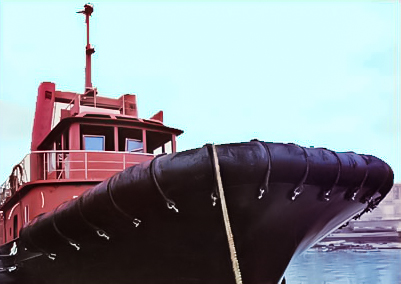

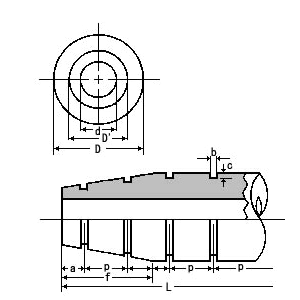

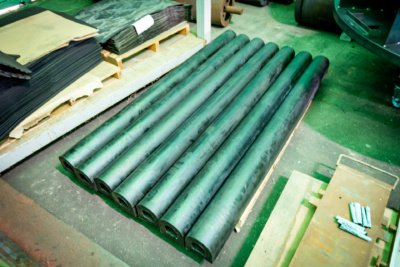

船首／船尾用防舷材

低圧力と低面圧でエネルギー吸収に無理がなく、中空部がつぶれるまで、大きな変形が可能です。
テーパー加工を行うことにより、船首／船尾部分によりフィットした取り付けができます。

◆サイズ表【単位:mm】

D	D’	d	a	f	b	c
200	150	75	150	500	75	10
250	190	100	200	500	75	20
300	225	125	225	700	75	20
350	260	150	250	800	75	20
400	300	200	250	850	75	20
500	375	250	300	900	75	20
600	450	300	300	900	85	40
700	525	350	300	1,000	85	40
800	650	400	300	1,000	85	40

P
	D →	200	250	300	350	400	500	600	700	800
	L ↓	200	250	300	350	400	500	600	700	800
	2,000	567	533	517	500	500	700	700	700	700
	2,500	733	700	683	667	667	633	633	633	633
	3,000	900	867	850	833	833	800	800	800	800
	3,500	640	620	610	1,000	1,000	967	967	967	967
	4,000	740	720	710	700	700	680	680	680	680
	4,500	840	820	810	800	800	780	780	780	780
	5,000	940	920	910	900	900	880	880	880	880
	6,000	814	800	793	786	786	771	771	771	771
	7,000	957	943	936	929	929	915	915	915	915
	8,000	856	844	839	833	833	822	822	822	822
	9,000	967	956	950	944	944	933	933	933	933
	10,000	882	873	868	864	864	855	855	855	855
	11,000	973	964	959	955	955	945	945	945	945

項目一覧に戻る ↑

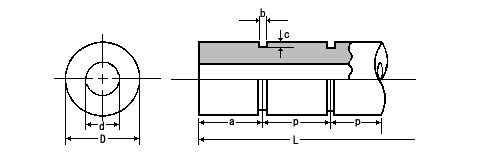

舷側用　防舷材

低圧力と低面圧でエネルギー吸収に無理がなく、中空部がつぶれるまで大きな変形が可能です。

◆サイズ表【単位:m/m】

D	d	a	b	c
100	50	150	75	10
150	75	150	75	10
200	100	150	75	10
250	125	200	75	20
300	150	225	75	20
350	175	250	75	20
400	200	250	75	20
500	250	300	75	20
600	300	300	85	40
700	350	300	85	40

P
	D →	100	150	200	250	300	350	400	500	600	700
	L ↓	100	150	200	250	300	350	400	500	600	700
	1,000	700	700	700	600	550	500	500	400	400	400
	1,500	600	600	600	550	525	500	500	450	450	450
	2,000	850	850	850	800	755	750	750	700	700	700
	2,500	733	733	733	700	683	1,000	1,000	950	950	950
	3,000	900	900	900	867	850	833	833	800	800	800
	3,500	800	800	800	775	763	1,000	1,000	967	967	967
	4,000	740	740	740	900	888	875	875	850	850	850
	4,500	840	840	840	820	810	1,000	1,000	975	975	975
	5,000	940	940	940	767	910	900	900	880	880	880
	6,000	814	814	814	800	925	917	917	900	900	900

項目一覧に戻る ↑

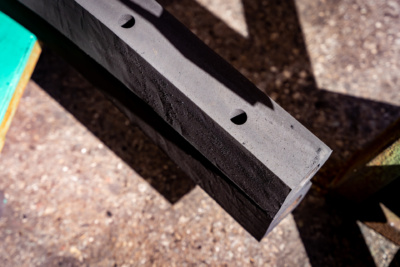

角型防舷材

初期の反力が低く、接岸時に受ける衝撃が小さくなります。設置面が広いので、接岸がしやすく、安定した係船ができます。

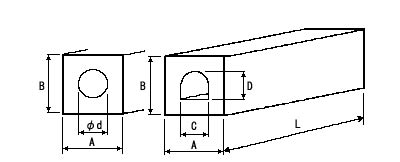

◆サイズ表【単位:m/m】

A	B	φd	C	D	金型長さ
150	150		75	75	2,000
200	200		65	65	3,000
200	200	φ100			3,000
200	200		100	100

※200A以上の他サイズも対応出来ますので御相談下さい。

項目一覧に戻る ↑

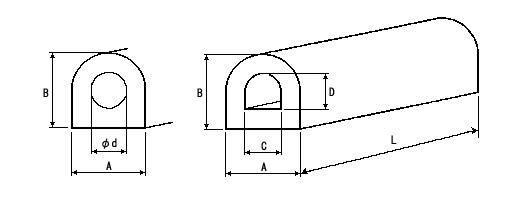

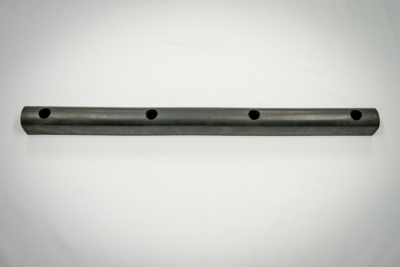

D型防舷材

丸型防舷材と比較して、より高いエネルギー吸収と低反力特性を備えています。
取り付けはアンカーボルトで行います。

◆サイズ表【単位:m/m】

A	B	φd	C	D	金型長さ
50	50		25	30		押出し
70	70		45	50		押出し
100	60		60	26		押出し
100	70		50	35		押出し
100	100		50	50	4,000
150	150	φ50			4,000
150	150	φ75			4,000
150	150		75	75	4,000
150	150		100	100	4,000
200	200		75	75	3,000
200	200	φ100			3,000
200	200		100	100	3,000
250	250	φ125			3,000
250	250		125	125	3,000
300	300	φ150			3,000
300	300		150	150	3,000
350	350	φ175			3,000
400	400	φ200			3,500
400	400		200	200

項目一覧に戻る ↑

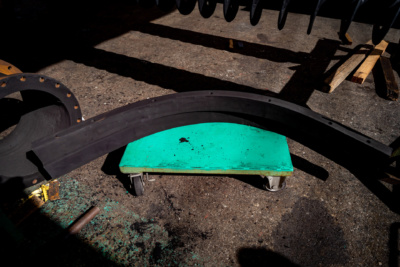

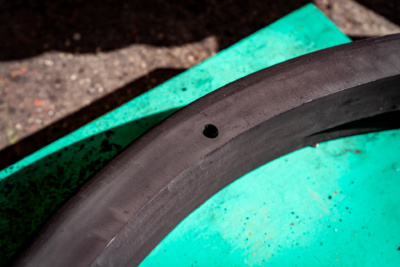

アーチ型防舷材

アーチ型防舷材は、一定の反力を保って変形しますので、丸形／D型と比べましても、より大きなエネルギー吸収が可能です。取り付けもボルトにより簡単に行えます。

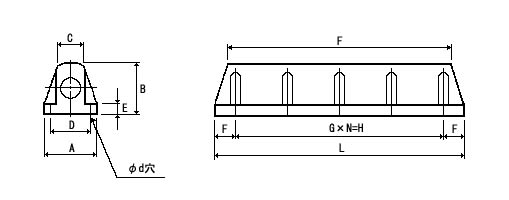

◆サイズ表【単位:m/m】

A	B	C	D	E	F	G	N	H	L	K	φd
400	400	200	300	80	125	450	5	2,250	2,500	2,400	φ30
400	425	200	300	80	250	450	4	1,800	2,300	2,000	φ30
500	400	300	410	50	150	500	6	3,000	3,300	3,000	φ30×40

項目一覧に戻る ↑
